De la Nature au Numérique : Transformer l'Infiniment Petit en Reliefs 3D

L'Infiniment Petit comme Matière Première

La nature est une designer d’une précision inégalée. À l’échelle microscopique, une simple feuille d'arbre ne se limite pas à une surface lisse : elle révèle un paysage complexe de cellules, de nervures et de pores (stomates) formant une trame organique unique.

Grâce à la fabrication numérique, nous pouvons désormais capturer cette topographie invisible à l’œil nu pour l'intégrer dans nos objets quotidiens. Ce projet présente une méthode permettant de transformer une photographie macroscopique de cellules végétales en un modèle 3D précis (format .OBJ), prêt pour l'impression 3D haute résolution ou l'usinage.

La Technologie : La Lumière comme Mesure de Profondeur

Le cœur de ce projet repose sur un script développé en langage R, utilisant la puissance de la bibliothèque de traitement spatial Rayshader.

Le principe est celui du "Heightmapping" (cartographie de hauteur) : le programme analyse la luminance (intensité lumineuse) de chaque pixel de l'image.

• Les zones claires sont interprétées comme des sommets.
• Les zones sombres sont converties en vallées.

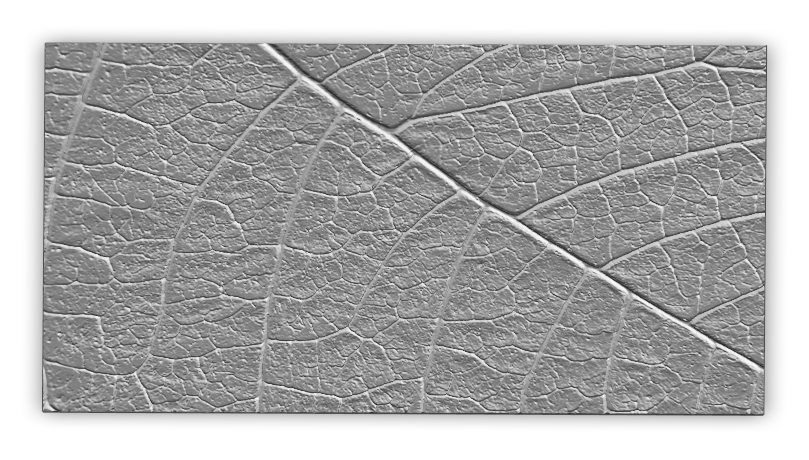

En calibrant ces données, nous transformons une image 2D "plate" en un bloc de matière numérique où chaque relief correspond à une réalité biologique.

Applications : De la Bijouterie à l'Industrie

Cette technique ouvre des perspectives fascinantes pour les créateurs et les ingénieurs :

1. Bijouterie Bio-inspirée : En utilisant l'impression 3D résine (SLA), ces textures peuvent être reproduites avec une précision de l'ordre du micron. Par la technique de la cire perdue, ces empreintes cellulaires peuvent être coulées en métaux précieux (argent, or), créant des bijoux portant l'ADN visuel du vivant.
2. Moulage et Texturation : Le fichier 3D généré peut servir à créer des moules pour injecter du plastique ou du silicone, permettant d'intégrer des textures organiques sur des manches d'outils, des coques de produits ou des revêtements architecturaux.
3. Design de Surface : Contrairement aux motifs géométriques répétitifs, la structure cellulaire offre une esthétique aléatoire et harmonieuse propre aux systèmes naturels.

Guide Pratique : Utilisez le script "PIC to OBJ"

Pour vous permettre d'expérimenter avec vos propres textures, un pack complet est disponible en téléchargement.

1. Installation du matériel

• Installez R (cran.r-project.org) et RStudio (posit.co).
• Téléchargez le dossier compressé [Projet_Relief_MarcoBernardo.zip].

2. Organisation des fichiers

Une fois décompressé, votre dossier doit respecter cette structure :

• Projet_Relief.Rproj (Le fichier projet RStudio)
• PIC_to_OBJ.R (Le script de conversion)
• data/ : Placez ici votre image PNG nommée pic.png.
• output/ : C'est ici que votre fichier 3D cube_exact.obj apparaîtra.

3. Exécution

1. Ouvrez Projet_Relief.Rproj.
2. Ouvrez le script PIC_to_OBJ.R.
3. Cliquez sur le bouton "Source" en haut à droite de l'éditeur. (Le script installera automatiquement les librairies nécessaires lors du premier lancement).

4. Résultat

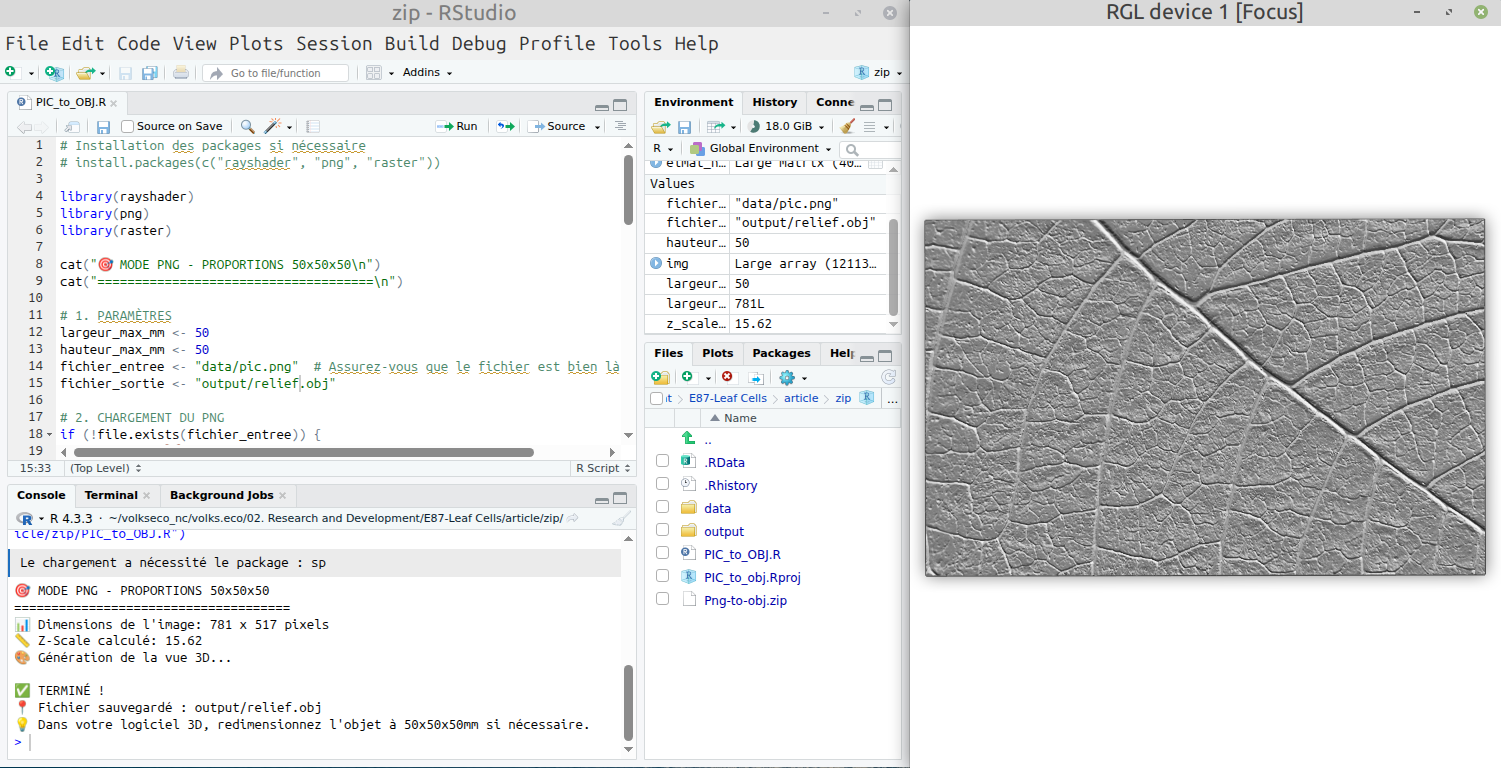

Une fenêtre interactive s'ouvrira pour visualiser votre relief. Le fichier .obj généré dans le dossier output est prêt à être importé dans votre slicer (PrusaSlicer, Cura, Chitubox, etc.) ou votre logiciel de modélisation (FreeCAD, Blender, Rhino, etc.).

Conclusion : Imprimer la Nature

En transformant le code en outil de transfert entre la biologie et la machine, nous ne faisons pas que copier la nature : nous l'intégrons dans le cycle de fabrication humaine. Cette approche biomimétique permet de redonner une sensibilité organique aux objets industriels.

Licence

Ce contenu est publié sous licence CC BY-SA (Creative Commons Attribution - Partage dans les Mêmes Conditions). Vous êtes libre de partager, adapter et distribuer ce matériel, à condition d'attribuer le crédit aux auteurs et de partager sous la même licence.

Ressources téléchargeables

Un dossier compressé (ZIP) est disponible en pièce jointe de cet article. Il contient l'ensemble des éléments nécessaires pour tester et utiliser le programme immédiatement :

• Projet_Relief.Rproj : Le fichier projet RStudio qui configure automatiquement votre environnement de travail.
• PIC_to_OBJ.R : Le script complet et automatisé permettant la conversion de l'image en relief 3D.
• data/ : Un dossier contenant un exemple d'image source au format PNG (les cellules de la feuille).
• output/ : Un dossier de destination contenant le modèle 3D généré au format OBJ, prêt pour l'impression ou le rendu.
